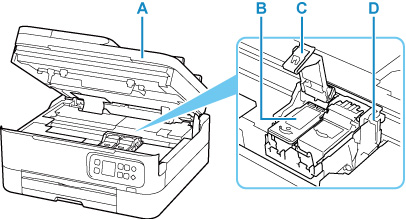

Sisemine vaade

A: Skannimisseade/kaas

Skannib originaale. Ühtlasi tõstke seda ja avage see, et FINE-kassetti vahetada või printeri sisemusest ummistunud paberit eemaldada.

B: FINE-kassett (tindikassetid)

Asendatav kassett, mis koosneb sisse ehitatud prindipeast ja tindimahutist.

C: Tindikasseti lukustuskaas

Lukustab paigaldatud FINE-kasseti.

D: FINE-kasseti hoidik

Paigaldage FINE-kassett.

Värviline FINE-kassett tuleks paigaldada vasakpoolsesse pessa ja must FINE-kassett parempoolsesse pessa.

Märkus

• Täpsemat teavet FINE-kasseti vahetamise kohta vaadake jaotisest „FINE-kasseti vahetamine“.
